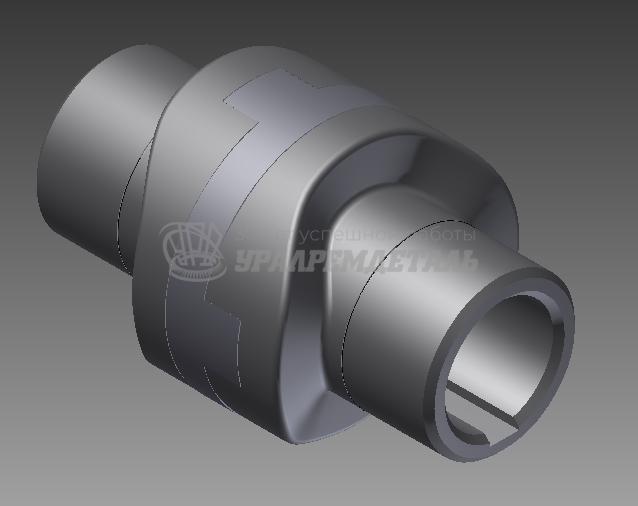

Кулачково-дисковая муфта

дисковая муфта

Кулачково-дисковая муфта

1₽

Муфта кулачково дисковая служит для соединения валов при передаче вращающего момента от 16 до 16000Н·м с максимальной частотой вращения 4 с-1 для моментов до 6300Н·м и 1,6 с-1 для моментов свыше 6300Н·м при угловом смещении осей валов до 30′ без уменьшения динамических нагрузок, климатических исполнении У и Т для категорий 1-3, климатических исполнений УХЛ и О для категории 4 по ГОСТ 15150-69.

Категория:

Полумуфты изготовляют следующих исполнений:

1 — с цилиндрическими отверстиями для длинных концов валов по ГОСТ 12080-66;

2 — с цилиндрическими отверстиями для коротких концов валов по ГОСТ 12080-66;

3 — с коническими отверстиями для длинных концов валов по ГОСТ 12081-72.

4 — с коническими отверстиями для коротких концов валов по ГОСТ 12081-72. Допускаются другие виды соединения полумуфт с валами с обеспечением гарантированного натяжения.

Поставляем кулачково-дисковые муфты:

Номинальный вращающий момент Т, Н·м d

Н7

 d1

Н9

 d

Н7

 d1

Н9

 D, не более L, не более l l1 Радиальное смещение осей валов, не более Масса, кг, не более для исполнений
для исполнений
Ряд 1 Ряд 2 1,3 2,4 1 2 3 4 1, 3 2, 4
16 16; 18 — 100 — 75 — 28 — 18

24

 0,6 — 1,4
31,5 16 — 0,7 — 1,6
18 — — 1,5
— 19
20 — — 90 — 36 —
22 — — 1,4
63 20; 22 — 0,8 — 1,3
— 24 — 1,2
25 — — 105 — 42 — 26 — 1,3
28 — 1,2
125 25 — 140 1,0 — 6,3
28 — — 6,2
30; 32 — 185 140 80 58 60 38 7,4 7,2
35; 36 — 7,2 7,0
250 32; 35; 36 — 170 185 140 80 58 60 38 1,2 11,0 10,0
— 38 10,0 9,0
40 42 245 190 110 82 84 56 11,0 10,0
45 — 10,0 9,0
400 — 38 185 140 80 58 60 38 1,6 11,0 10,0
40 42 245 190 110 82 84 56
45; 50 48 53
10,0
630 45; 50 48 210 245 190 110 82 84 56 2,0 31,0
630 — 53 210 245 190 110 82 84 56 2,0 31,0 27,0
55 56 29,0 26,0
60; 63 — 305 235 140 105 107 72 31,0 28,0
1000 50 — 245 190 110 82 84 56 2,2 31,0 26,0
— 53 30,0 25,0
55 56 29,0 26,0
60 — 305 235 140 105 107 72 31,0 28,0
63 65 30,0 27,0
70; 71 — 29,0 26,0
1600 60 — 250 2,5 49,0 45,0
63 — 48,0 44,0
— 65 48,0 44,0
70; 71 — 47,0 43,0
— 75 40,0 36,0
80 — 360 280 170 130 132 92 42,0

41,0

 38,0

35,0
— 85
2500 70; 71 — 290 305 235 140 105 107 72 3,0 53,0 46,0
— 75 52,0 45,0
80 — 360 280 170 130 132 92 56,0 48,0
— 85 55,0 47,0
90 — 53,0 48,0
— 95 51,0 44,0
100 — 440 350 210 165 167 122 55,0 48,0
4000 80 — 310 360 280 170 130 132 92 3,5 56,0 48,0
— 85 55,0 47,0
4000 90 — 310 360 280 170 130 132 92 3,5 53,0 48,0
— 95 51,0 44,0
100 — 440 350 210 165 167 122 55,0 48,0
— 105 53,0 46,0
110 — 52,0 45,0
6300 100 — 350 4,0 125 108
— 105 123 106
110 — 121 104
— 120 115 99,0
125 — 112 97,0
— 130 550 450 250 200 202 152 122 105
140 — 114 99,0
10000 110 — 440 350 210 165 167 122 4.5 122 104
— 120 115 99,0
125 — 112 97,0
— 130 550 450 250 200 202 152 122 105
140 — 114 99,0
16000 125 — 390 440 350 210 165 167 122 5,0 203 148
— 130 550 450 250 200 202 152 200 145
140 — 205 184
— 150 198 179

Обозначение муфт содержит наименование муфты и цифры, характеризующие номинальный вращающий момент, диаметр отверстия полумуфты и исполнение.

Пример условного обозначения кулачково-дисковой муфты с номинальным вращающим моментом Т = 250Н·м, диаметром посадочного отверстия полумуфт d = 32мм, с полумуфтами исполнения 1, климатического исполнения У, категории 3:

Муфта 250-32-1-У3 ГОСТ 20720-93

То же, но при исполнении одной полумуфты 1, другой — 3:

Муфта 250-32-1-3-У3 ГОСТ 20720-93

То же, но с диаметром посадочного отверстия одной полумуфты D = 32мм, исполнения 1, другой полумуфты с диаметром d = 40мм, исполнения 2:

Муфта 250-32-1-40-2-У3 ГОСТ 20720-93

Технические требования на муфты для соединения валов

Допускается применять сочетание полумуфт разных типов и исполнений с посадочными отверстиями различных диаметров в пределах одного номинального вращающего момента, а в технически обоснованных случаях — различных номинальных вращающих моментов.

Значения номинального вращающего момента указаны для муфт постоянными по значению и направлению нагрузками, полумуфты которых изготовляют из сталей марки 45 по ГОСТ 1050-88 или марки 45Л по ГОСТ 977-88 твердостью рабочих поверхностей пазов 40-45HRCэ, а диски — из стали марки 40Х по ГОСТ 4543-71 с твердостью рабочих поверхностей выступов 45-50HRCэ.

При использовании других материалов, при переменных нагрузках и при частотах вращения, отличающихся от указанных, значения вращающего момента, передаваемого муфтой, определяются расчетным путем.

Размеры шпоночных пазов и предельные отклонения — по ГОСТ 23360-78 и ГОСТ 10748-79.

Ширина шпоночных пазов для полумуфт исполнений 3 и 4 — по ГОСТ 1208-81. Допуски углов конусов отверстий — по 9-й степени точности ГОСТ 8908-81.

Подбор кулачково-дисковой муфты для соединения крановых барабанов и редукторов

Для обеспечения безаварийной работы и длительного срока службы муфты важно правильно определить ее параметры. Подобрать нужную муфту,  исходя из конкретных нагрузок и габаритных размеров оборудования заказчика, помогут наши специалисты.

Подбор муфты кулачково дисковой:

Муфта кулачково-дисковая Редуктор Барабаны Допустимый крутящий момент, Н*м L D L1 D1 L2 D2 c Масса, кг
КД200-55РМ/36Н Р-350 5025-40; 6525-40

2300

 192 200 82 100 80 80 30 24,6
КД200-К55/50Н 1Ц2У-160 5040-60;6540-60; 8040-60;10040-60; 12040-60 250 110 110 95 27,4
КД200-К70/50Н 1Ц2У-200 5040-60; 6540-60; 8040-60; 10040-60; 12040-60 280 200 140 125 110 95 30 31,15
КД200-К70/70Н 5050-80; 5063-80; 6550-80; 6563-80; 8050-80; 10050-80; 12050-80; 14040-80; 16040-80 310 140 125 35,55
КД200-70КЦ/70Н КЦ1-300; КЦ2-500 34,8
КД200-80РМ/45Н Р-400;Р-500 5031,5-50; 6531,5-50 263 123 135 110 90 29,9
КД200-80РМ/50Н 5040-60; 6540-60; 8040-60; 10040-60; 12040-60 95 29,9
КД320-К70/70Н 1Ц2У-200 5050-80; 5063-80; 6550-80; 6563-80; 8050-80; 10050-80; 12050-80; 14040-80; 16040-80 18000 330 320 140 125 140 125 50 99,6
КД320-К90/70Н 1Ц2У-250 360 170 150 103,9
КД320-К90/90Н 6563A-100; 8063Ф-100; 10063-100; 10063Ф-100; 12063-100; 12063Ф-100; 14050-100; 14063-100; 14063Ф-100; 16050-100; 16063-100; 16063Ф-100 390 170 150 105,4
КД320-90КЦ/90Н КЦ1-400; КЦ2-750 103,0
КД320-110Ц2У/90Н Ц2У-315Н 430 210 170 112,3
КД320-110РМ/90Н Р-600 385 165 107,7
КД320-К70/90Н 1Ц2У-200 360 140 125 101,1
КД400-110КЦ/110Н КЦ1-500 8080Ф-120; 10080Ф-120; 12080Ф-120; 14080Ф-120; 16080Ф-120 33500 485 400 210 170 210 170 65 205,3
КД400-125Ц2У/110Н Ц2У-355Н 190 210,1
КД400-130КЦ/110Н КЦ2-1000 525 250 195 210,6
КД400-140Ц2У/110Н Ц2У-400Н 210 212,5



Условия транспортировки и хранения
Транспортировку муфты рекомендуется производить в разобранном виде. По желанию клиента возможна транспортировка в собранном виде без упаковки – в этом случае следует обеспечить защиту деталей муфты от коррозии, ударов и механических повреждений.
Хранить муфты следует при температуре воздуха не выше 20°С и относительной влажности не более 65%. Необходимо обеспечить защиту муфт от воздействия прямых солнечных лучей, нагревательных приборов. Рекомендуется хранить муфты на стеллажах, уложенные в один ряд.

Особенности монтажа и эксплуатации
Для облегчения установки, монтаж полумуфты на вал рекомендуется проводить при небольшом нагреве. Также необходимо обеспечить осевое крепление ступицы с помощью установочного винта или упорной шайбы.
Эксплуатация муфты осуществляется в диапазоне температур от -30 до +90°С (при допустимом кратковременном нагревании до +120°С). Верхний рабочий предел температуры ограничен с целью обеспечения длительной безотказной работы.
Для максимально эффективной работы муфты и минимального износа требуется соблюдение строгой соосности соединяемых валов. Включение может производиться на тихом ходу при скорости вращения не более 100 оборотов в минуту. Более высокая скорость может привести к преждевременному износу детали. Допускается выключение на ходу.
Если в процессе эксплуатации произошло повреждение кулачков муфты или на их углах образовались скосы, необходимо произвести ремонт наплавкой металла и последующей обработкой. При работе кулачки полумуфт должны полностью входить в зацепление.

На трущиеся поверхности необходимо периодически наносить пластичную смазку.

Область применения кулачковых муфт
Подходит для тихоходных машин (до 250 об\мин), редукторов.

Муфта кулачково-дисковая

Ремонт металлообрабатывающего оборудования – ключевой процесс для поддержания производственной эффективности. Он включает диагностику, замену изношенных деталей, настройку механизмов и профилактическое обслуживание.

Качественный ремонт продлевает срок службы машин, снижает риск простоев и повышает точность обработки металла. Специалисты используют современные технологии и инструменты для обеспечения надежности.

муфта кулачково дисковая

Особенности муфты кулачково-дисковой

Рассматриваемый компонент играет ключевую роль в механизмах, отвечая за связь между вращающимися валами. Его функция – передача крутящего усилия, варьирующегося от 16 до 16000 Ньютон-метров.

При этом, при усилиях до 6300 Н·м, он способен функционировать при максимальной скорости вращения до 4 оборотов в секунду. При высоких усилиях (свыше 6300 Н·м) – до 1,6 оборотов в секунду.

Конструкция детали допускает небольшое расхождение в углах расположения валов, до 30 угловых минут, не оказывая существенного влияния на динамические характеристики работы.

Деталь состоит из нескольких ключевых элементов. Основными из них являются кулачки и диски, которые обеспечивают надежное соединение. Первые передают вращающий момент, а вторые сглаживают нагрузки.

Климатические исполнения варьируются от У и Т для категорий 1-3 до УХЛ и О для категории 4. Такие характеристики позволяют использовать муфты в различных условиях, включая низкие температуры и повышенную влажность.

Кулачковые муфты применяются в тихоходных машинах и редукторах, работающих с низкими скоростями (до 250 об/мин).

Дисковая муфта – технологические требования

При выборе детали необходимо учитывать несколько технологических требований. В первую очередь, это параметры, касающиеся рабочей нагрузки и скорости вращения. Деталь должна быть способна выдерживать динамические нагрузки, возникающие в процессе работы

Кроме того, необходимо учитывать размеры и массу. Они должны соответствовать габаритам валов, с которыми будет использоваться.

Выбор диска для муфты

Диски могут иметь различную форму и размеры. Это зависит от типа соединяемых валов и требуемой нагрузки. Диск должен быть прочным и устойчивым к износу. Также важно учитывать толщину, так как она влияет на жесткость и способность выдерживать нагрузки.

кулачково дисковая муфта купить

Где купить муфты кулачково-дисковые в Челябинске от производителя

ООО ТД «УралРемДеталь» — надежный производитель, который предлагает универсальный ассортимент комплектующих различных типов. Компания имеет опыт работы на рынке и зарекомендовала себя как ответственный партнер.

Высокое качество продукции гарантируется благодаря современным технологиям и строгому контролю на всех этапах производства. Организация предлагает конкурентные цены и индивидуальный подход к клиенту.

Для получения дополнительной информации о продукции и условиях покупки можно обратиться к менеджерам. Они помогут выбрать оптимальное решение, исходя из ваших потребностей и требований. Не упустите возможность приобрести качественные комплектующие от проверенного производителя.

Наша компания ТД «Уралремдеталь» оказывает услуги по ремонту подъемно-транспортного, нестандартного оборудования для различных отраслей промышленности, а также изготовление деталей для него:

Полный каталог товаров и услуг сможете посмотреть на сайте компании.

Свяжитесь с нами по контактам, указанным на сайте, чтобы узнать все подробности по заказу. Мы ждем ваших откликов!
